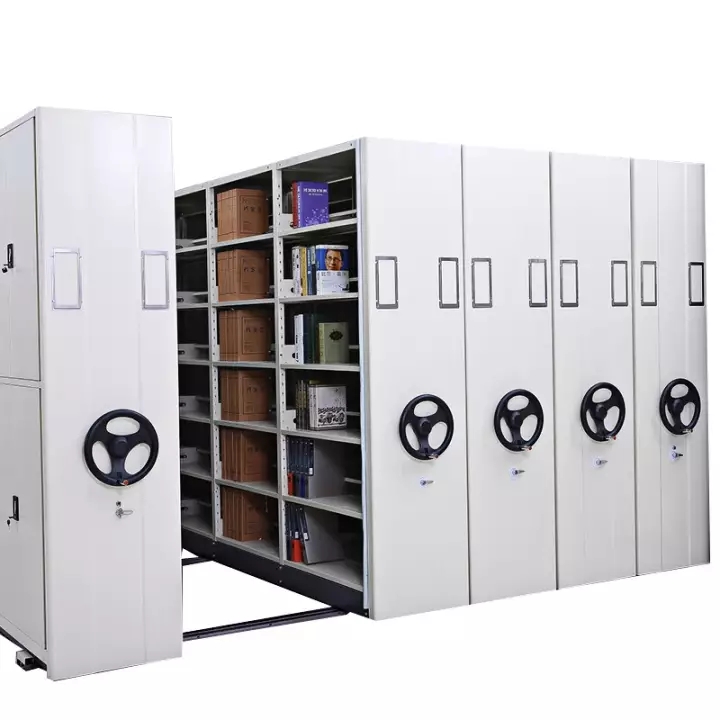

手動密集架技術參數
一、產品執行標準產品應嚴格按照中華人民共和國GB/T13667.3-2013國家標準和DA/T7-92國家檔案局行業要求執行。
二、產品主要部件結構要求
1、軌道：軌道板采用熱軋鋼板折彎成型，成型尺寸120*23mm，軌芯采用20*20mm 實心方鋼。軌道兩頭末端采用路軌限位裝置，模具整體沖壓成形，尺寸30x123mm±2mm,兩邊斜護板可以焊接成形，限位牢固可靠，強度高，安裝、維護方便，外形美觀。
2、底盤：底架為分段組合式，加工精度高，具有對接互換性，便于運輸和安裝，并設有防傾倒裝置，防止架體傾倒。用分段焊接后整體組裝，底盤成型高 120mm（±2mm），上邊折彎不小于 52mm（±2mm），下邊折彎不小于 24mm（±2mm）。
底盤采用焊接，鋼性好，架體長期荷重存放資料不變形，底盤與立柱連接采用M10X20螺栓，底架裝配后的直線平行度不大于0.5mm/m，全長不大于2mm。
3、立柱: 采用優質冷軋鋼板，經一次性沖折翻邊6折彎，成型尺寸38*50mm，兩側面6mm處壓有兩根筋，筋深1.2mm并沖有可上、下調節的掛孔，掛孔規格為21mmx4mm掛孔之間間隙為35mm，正面在10.5mm處壓有兩根筋，筋深3mm（允許公差尺寸正負1mm），矩形柱體結構堅固合理、美觀大方不變形。
4、擱板: 采用優質冷軋鋼板，經沖折翻邊一次性成型，雙面三次折彎翻邊成形，前承壓面厚度為28mm，后承壓面厚度為25mm，前后兩側分別壓有一高兩低的兩根2-3mm的鋸齒形加強筋，深度為1mm，板面在64mm處壓有一高兩低的半圓弧加強筋，壓筋深度分別為1.25mm和0.45mm以增強每層層板的承重承載能力，底面平直、美觀。前面（外邊）要有3mm高，上面有1mm的檔案防滑邊，，結構合理，使用方便，每層標準承重大于80kg。
5、掛板: 采用優質冷軋鋼板，經沖折翻邊一次性成型，掛鉤中心間距為35mm,掛板正面沖兩個深度為133*51*3mm的橢圓型加強孔，3壓筋6掛鉤, 上部左右各加一段6x1.5 mm的近似半圓形加強筋。底部加一根4.5x1.0mm的三角形直通筋，從而提高掛板的剛性、整體承重性好，兩側上角壓有五星一個，美觀大方，體現中國制造的自信和國家情懷。
6、檔棒: 采用優質冷軋鋼板，一次性沖壓成型為U形，成型尺寸14x15mm±2mm,三面3.5x1.5mm的半圓形加強筋。從而提高書擋的剛性、平整度及美觀性，承重性好，整體美觀大方。
7、側面板: 采用優質冷軋鋼板，設計新穎，造型美觀。
8、頂板:采用優質冷軋鋼板。兩頭采用重疊回折壓死邊工藝，回折27±1mm,再折兩道邊28*10mm，整板成型無需拼裝焊接。頂板與立柱上端搭接截面1/2，形成嵌入連接組裝結構。
9、防塵板、防鼠板:采用優質冷軋鋼板。
10、門板:采用優質冷軋鋼板四次折彎成形，背面中間點焊加強筋右門上裝有密集架專用豪華鎖，組裝后縫隙均勻，鎖定緊密，開啟靈活。為了和檔案庫房的整體裝修風格相接近，門板四角分別壓仿古花紋，高度1-1.5mm，體現典雅美觀。
三、傳動機構
1、搖手:T字或圓盤式。
2、傳動系統:采用雙向超越結構，其結構為棘輪式、脫擋，停用后搖把可自行停于垂直位置,可避免通道障礙,搖動任意一列不會帶動其它把手。架體空間利用率≥82%。
3、傳動主軸連接結構:采用機械鑲嵌法內外六角軸套，各部件組合無需采用緊固件。
四、防傾倒裝置采用燕尾式防傾倒裝置，應整件無焊接組成。當受到傾覆時雙向、雙點受力，確保設備不傾倒。
五、制動裝置
1、每列均應有剎車制動裝置，使之做到每一列均可鎖定，查閱、存放檔案資料時能確保人身安全，存取更安全。
2、每一組合團體均應有總鎖裝置，使之做到每個組合團體都可鎖定，門面裝有扣拉式方形鎖。
3、每列均應采用防傾倒燕尾式部件，在每列底盤上裝置安全性能高的防傾倒燕尾式部件,插入軌道兩側，提高穩定性和安全系數。
4、密封裝置每列的接觸面均應有緩沖及密封條，頂部應有防塵板，每列架體上方安裝防塵壓條，底部有防鼠板，合攏后無縫隙，具有良好的防塵、防光、防鼠、防潮等功能。
六、前期處理及表面處理要求：所有工部件的表面處理是熱固性粉末噴涂，然后200℃高溫固化為成品。顏色根據用戶要求選定。
七、制造要求
1、凡需焊接的部位應焊接牢固，焊點均勻,焊痕高度≤lmm，焊點間距應控制在100mm 以內，焊痕表面波紋平整，不得出現焊焦、焊穿等現象。2、沖壓件必須平整無毛刺，不允許有裂痕，沖壓尺寸的誤差應控制在士2.0mm之內。3、折彎必須到位，以確保工件折彎所需角度，其鄰邊垂直度、平行度控制在≤1.5mm內。4、各零件、組合件表面應光滑平整，不得有尖角凸起:各零件、組合件之間能保持互換性。所有標準件及緊固件均需氧化處理。
八、載重性能要求
1、垂直度:立柱與底梁的垂直度不大于2mm。
2、全靜載荷:每層擱板上加載80kg均勻載荷，經24h連續試驗后，各結構部件和架體不應有塑性變形和其他異常現象。
3、載重運行:在全靜載荷的情況下進行運行試驗，架體應運行自如，不得有阻滯現象:手柄搖力應不大于11.8N。
4、擱板靜載荷:擱板上均勻載重400N，放置24h，最大撓度應不大于4.Omm、卸載后2h，擱板不得有裂縫，殘余變形量應不大于0.30mm。
5、尺寸：每組900mm*580mm*2400mm一列一組,一列二組1800mm*580mm*2400mm，一列三組2700mm*580mm*2400mm，一列四組3600mm*580mm*2400mm
一列五組4500mm*580mm*2400mm，一列六組5400mm*580mm*2400mm，一列七組6300mm*580mm*2400mm，一列八組7200mm*580mm*2400mm等可根據檔案
室實際尺寸定制。
九、產品部件用材一覽表

名稱	設備配置	材料規格	技術參數	采用標準	性能說明
軌道	軌道座	2.0㎜	熱軋鋼板	GB710	耐腐蝕、美觀
軌道	軌道	20*20㎜	實心方鋼	GB/T3280	耐腐蝕、美觀
底盤	底梁、軸承檔夾緊塊	2.3㎜	熱軋鋼板	GB710	底盤采用整體焊接，鋼性足，不變形，表面噴塑，分段式結構
架體	立柱	1.3㎜	冷軋鋼板	GB710	架體結實、堅固、設備新穎，安裝規范，柜內層與層的擱板間距可。
	擱板	0.8㎜
	掛板	0.8㎜
	檔棒	0.8㎜
門面	門框	1.0㎜	冷軋鋼板	GB/T3280	門面平整，款式新穎。
門面	門板	1.0㎜			門面平整，款式新穎。
側板	鋼護板	0.8㎜			表面平整，設計新穎，亞光噴塑
傳動機構（采用機械式自動脫離驅動裝置）	軸承	HR204E	E級	GB1285	傳動機構配合精度高，定位可靠。傳動輕便靈活，搖力輕，運行平衡，性能達到和超過國家標準
	實心軸	ф20	45#鋼	GB699
	連接鋼管	ф25*2.5	無縫鋼管	GB699
	鐵滾輪	HT200鑄鐵	灰鐵鑄造	GB9439
	鏈輪	ZG45	滾輪精制	GB1135
	摩托車鏈條	FR420	ф8.5 節距12.7	GB1244
	方向盤搖把總成雙向超越離合器結構鑄鋼滾珠軸			GB1285	造型美觀，把手為折疊式，可避免通道障礙，搖動任意一列不會帶動其它把手
制動裝置	側列鎖定裝置	普通鎖具或808鎖			每列均裝有制動裝置，操作方便可靠，邊列裝有鎖具，使用存取安全
制動裝置	中列制動裝置	制動開關			每列均裝有制動裝置，操作方便可靠，邊列裝有鎖具，使用存取安全
防護裝置	防塵防震	20㎜	磁性密封條		每列的接觸面均有緩沖及密封裝置，（抗老化橡塑磁封條）具有良好的防震、防塵、防鼠、防光、防潮、防火功能
	防塵板	0.8㎜	冷軋鋼板	GB710
	蓋板	0.8㎜	冷軋鋼板	GB710
	門板	1.0㎜	冷軋鋼板	GB710
	密封條	2.0㎜	抗老化磁條	GB710
	頂板	0.8㎜	冷軋鋼板	GB710
	防倒鉤	4.0㎜	熱軋鋼板	GB710
表面處理	高壓靜電噴塑		環氧型聚酯混合粉		通過ISO14001環保認證
	前處理藥劑	ZN磷化
	純水洗	小于或等于us電導率
緊固件		Q235A
